WR2 檢查及測試與缺陷整改。
400A 配電系統及相關受檢迴路
由固定電力裝置檢查及測試，到缺陷整改、測試報告與 WR2 文件跟進，鴻電團隊負責本項目的相關工作。
檢查及測試缺陷整改文件跟進
現場設備紀錄01 / CASE FILE
WR2INSPECTION RECORD檢測有記錄，整改有對應。向下閱讀
01 / 工程概況
從系統檢測，
到實際缺陷處理。
本項目受檢範圍涉及主供電、分幹線、配電箱及相關最終迴路，以及接地與等電位接駁。
檢查與測試、缺陷記錄、整改施工及相關文件跟進，由鴻電團隊負責。以下選取本案檢測與整改紀錄，展示實際工作。

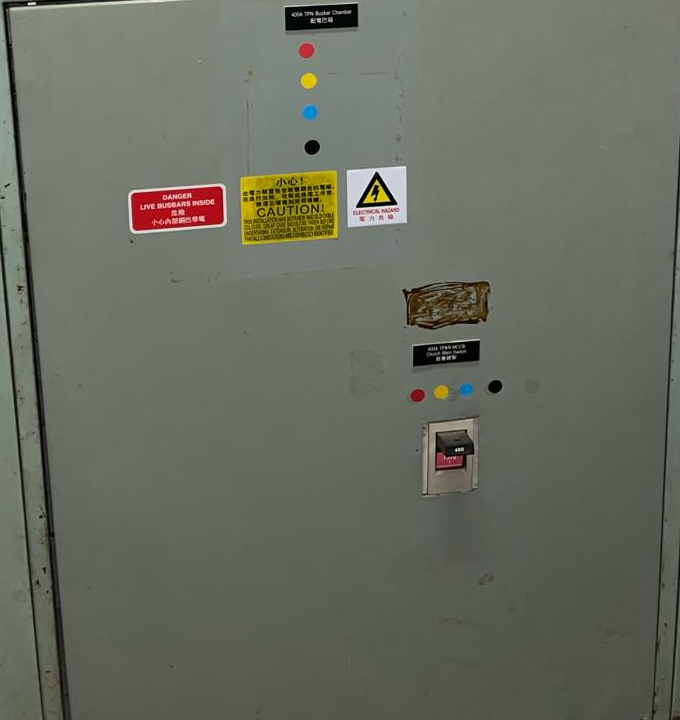

- 本項目主保護裝置
- 400ATPN MCCB
- 本項目主配電盤
- 8 路TPN MCCB Board
- 工作類型
- WR2 檢查及測試 ＋缺陷整改與文件跟進
受檢範圍以本項目文件為準，不包括文件列明排除的裝置。
02 / WR2 檢查及測試
檢查甚麼，
測試紀錄交代甚麼。

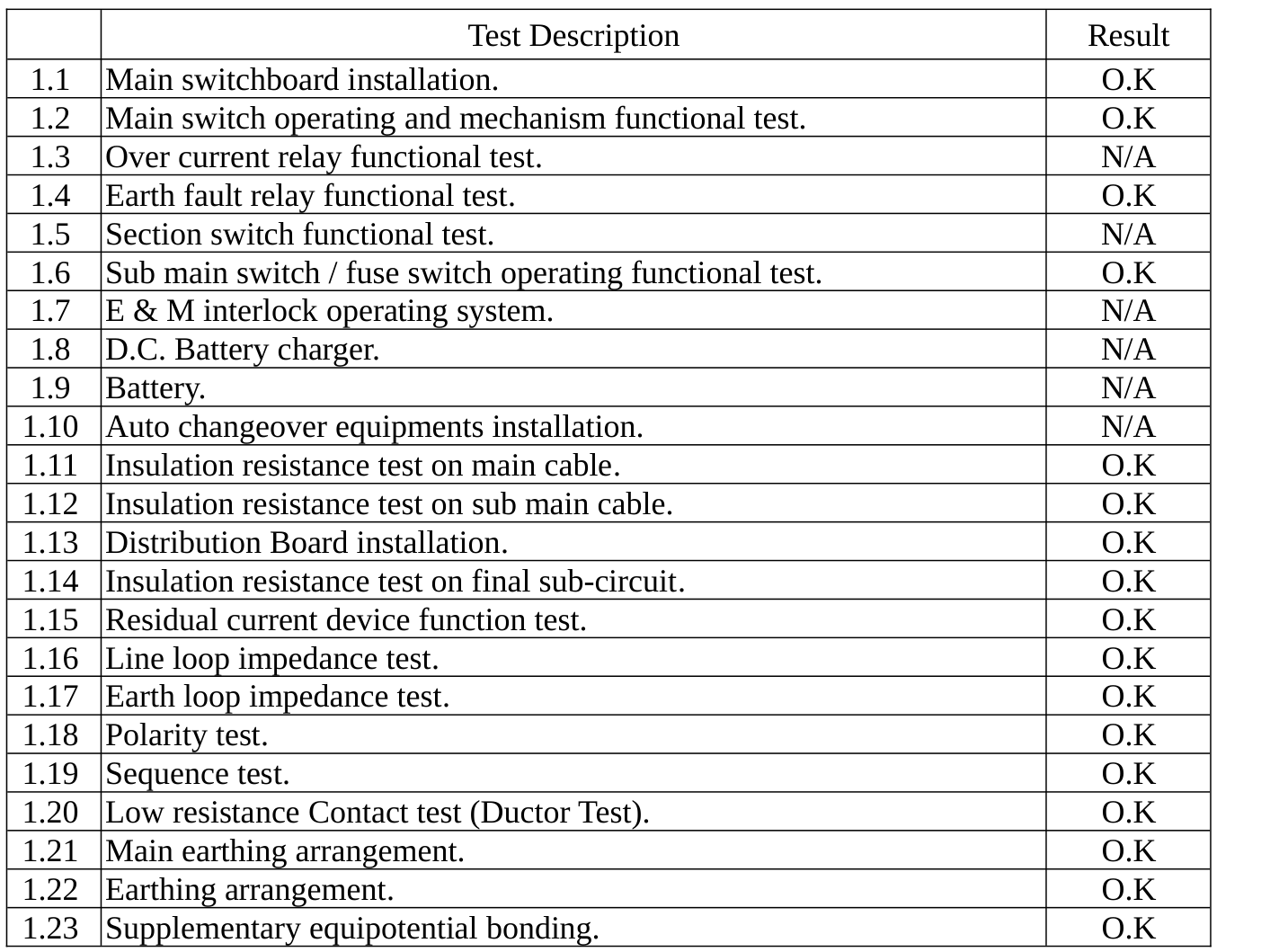

由裝置核對、迴路量測到保護器件功能，將本項目的檢測工作分開說明。需要深入了解，可展開相應記錄。
按迴路記錄測試結果
測試記錄涵蓋按適用情況進行的連續性、絕緣電阻、極性、接地故障環路阻抗，以及漏電保護器件動作時間。
查看代表性迴路測試記錄

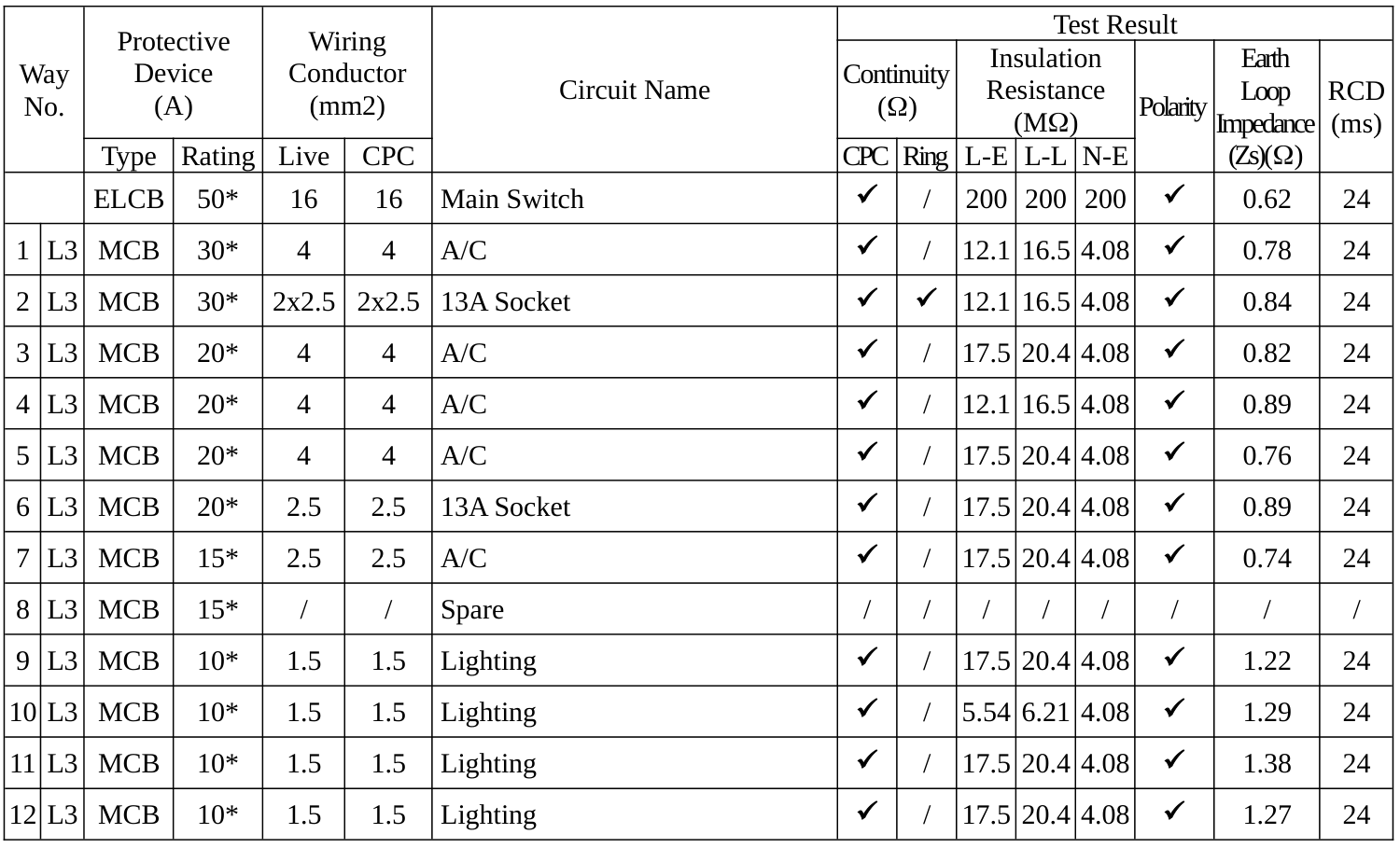

以下選取同一組配電箱的空調、插座及照明迴路記錄，供了解表格內容；不是全項目的完整測試表。
空調迴路
- 絕緣 L–E / L–L / N–E
- 12.1 / 16.5 / 4.08 MΩ
- 接地故障環路阻抗 Zs
- 0.78 Ω
- RCD 動作時間
- 24 ms
13A 插座迴路
- 絕緣 L–E / L–L / N–E
- 12.1 / 16.5 / 4.08 MΩ
- 接地故障環路阻抗 Zs
- 0.84 Ω
- RCD 動作時間
- 24 ms
照明迴路
- 絕緣 L–E / L–L / N–E
- 17.5 / 20.4 / 4.08 MΩ
- 接地故障環路阻抗 Zs
- 1.22 Ω
- RCD 動作時間
- 24 ms

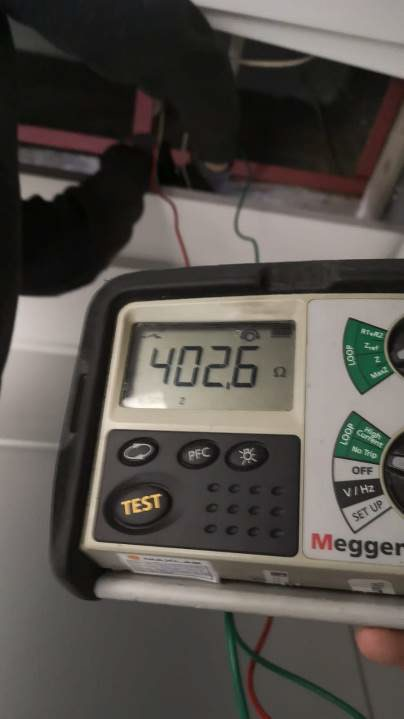

讀數分別來自原表第 1、2、9 路。此組迴路與缺陷量測相片，未建立逐一測點的前後配對。
專項測試 / SECONDARY INJECTION
保護動作，
以測試紀錄交代。
本項目電錶前 400A TPN MCCB 的接地故障保護繼電器，留有三組注入電流與動作時間記錄。原表對三組結果均記錄為 O.K.。
測試時設定與測試後保留設定分開記載，避免將兩者混為一談。

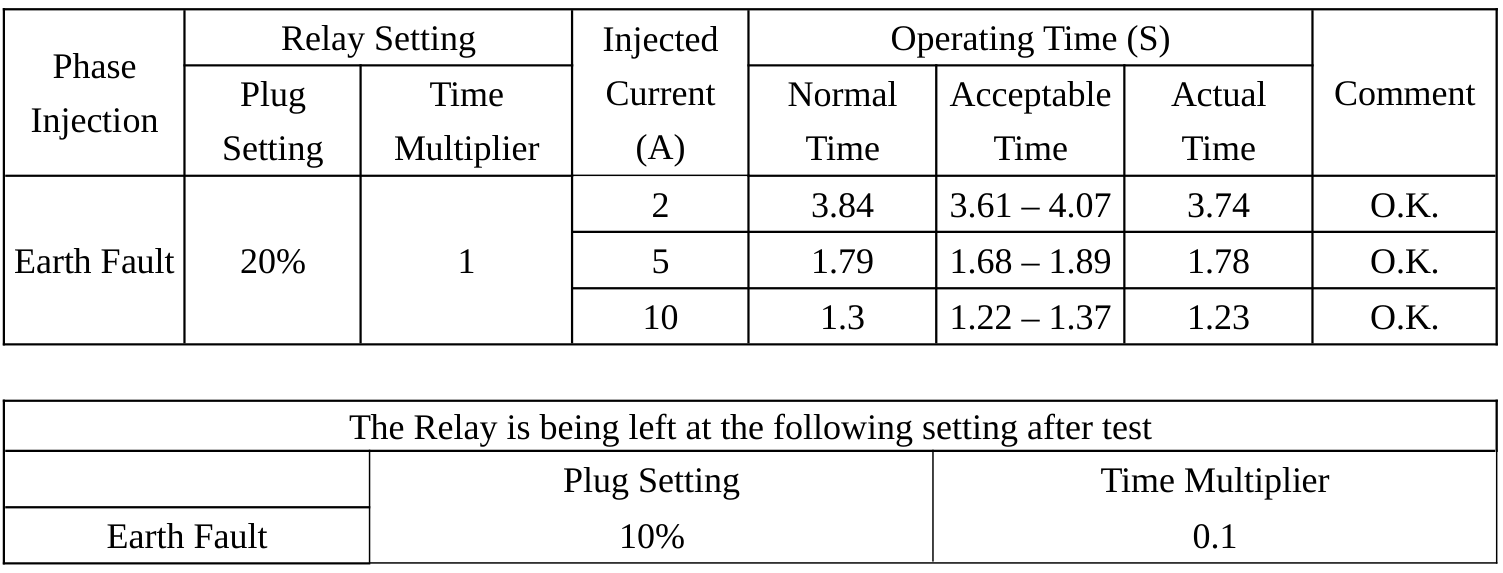

二次注入測試記錄本項目摘錄
| 注入電流 | 正常時間 s | 原表可接受時間 s | 實際時間 s | 原記錄 |
|---|---|---|---|---|
| 2 A | 3.84 | 3.61–4.07 | 3.74 | O.K. |
| 5 A | 1.79 | 1.68–1.89 | 1.78 | O.K. |
| 10 A | 1.3 | 1.22–1.37 | 1.23 | O.K. |
2 A
- 實際時間
- 3.74 s
- 原表可接受時間
- 3.61–4.07 s
- 正常時間
- 3.84 s
- 原記錄
- O.K.
5 A
- 實際時間
- 1.78 s
- 原表可接受時間
- 1.68–1.89 s
- 正常時間
- 1.79 s
- 原記錄
- O.K.
10 A
- 實際時間
- 1.23 s
- 原表可接受時間
- 1.22–1.37 s
- 正常時間
- 1.3 s
- 原記錄
- O.K.
測試時Plug Setting 20%Time Multiplier 1
測試後保留Plug Setting 10%Time Multiplier 0.1
本項目原記錄摘錄，不作其他裝置的操作或設定建議。
03 / DEFECT 缺陷整改
發現的問題，
對應實際處理。
以下選取六組工作類型，將檢查發現、整改內容及現場相片放在一起。每組紀錄只說明相應工序，不以單張相片代替整個項目的結果。

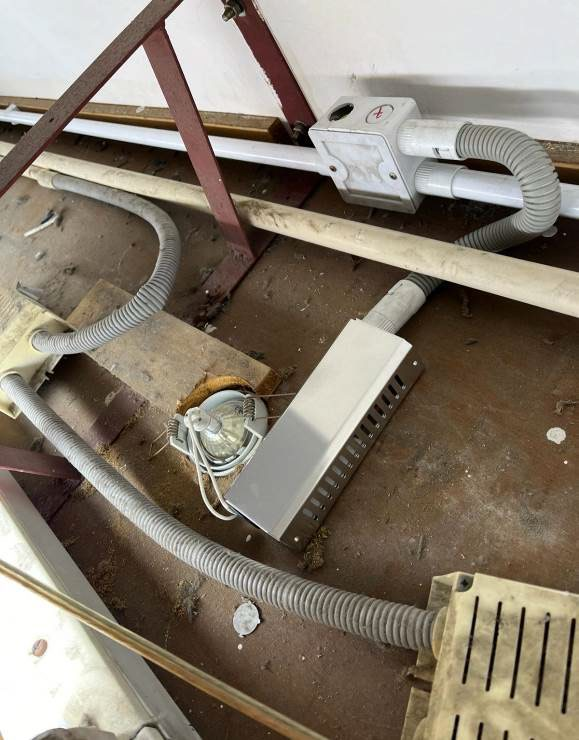

WIRING / 配線保護
配線及機械性保護
- 發現問題

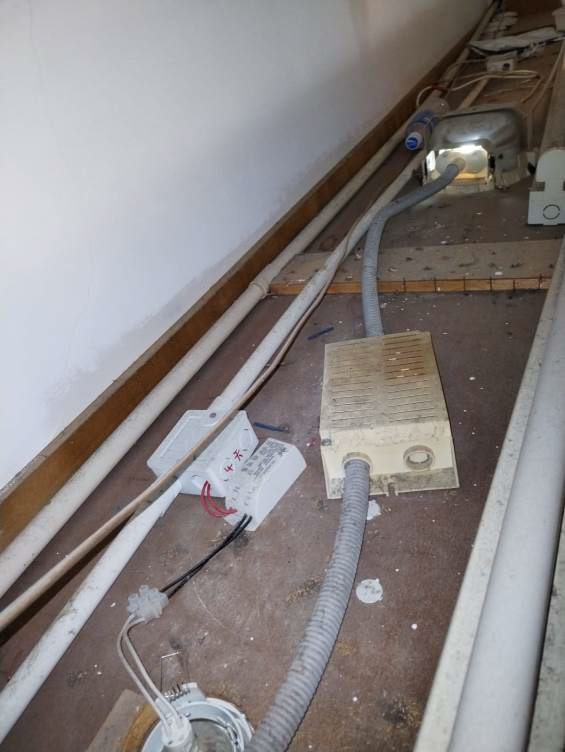

- 燈槽及假天花內部分配線欠穩固，單膠電線外露，並有相序識別問題。
- 本次處理
- 鋪設喉路及過路箱，重新接駁相關線路，按整改項目補裝機械性保護及執修相序識別。

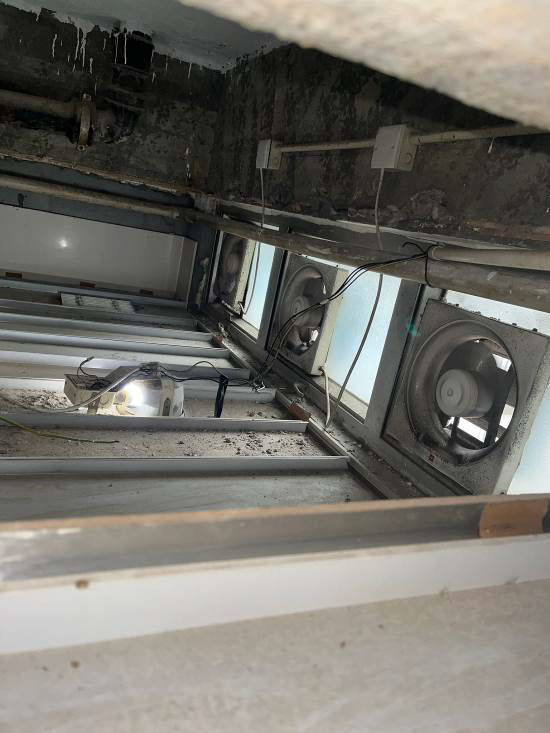

CIRCUITS / 燈具迴路
燈具迴路與保護導體
- 發現問題
- 相關燈具出現配線外露及接地故障環路阻抗問題。
- 本次處理

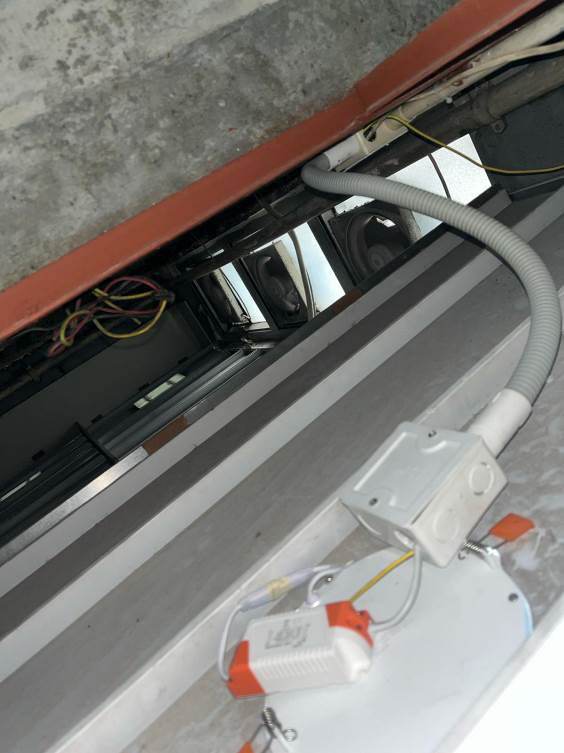

- 補裝喉路、過路箱，重新接駁及重新佈置保護導體，並更換相關燈具。

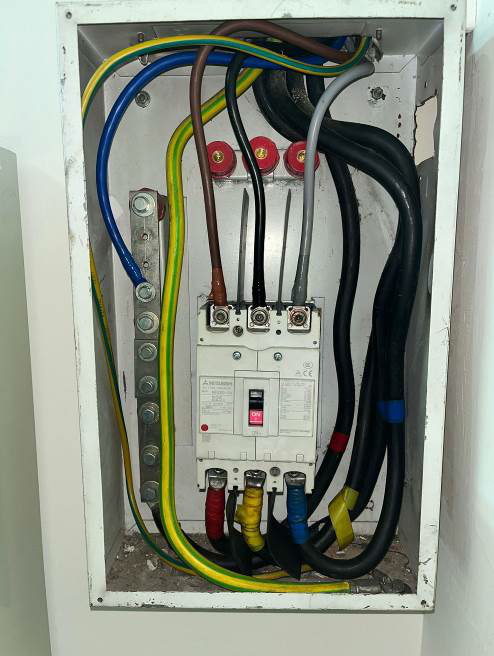

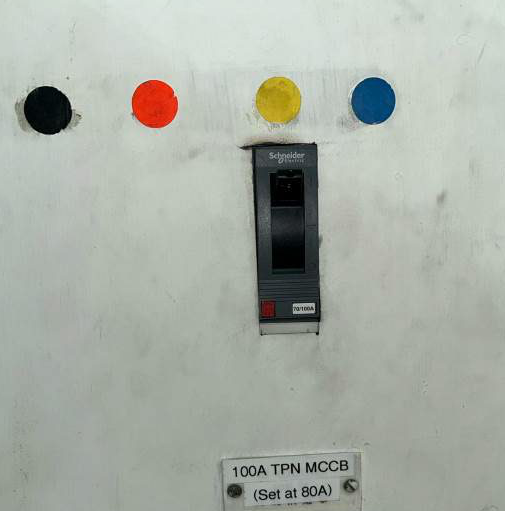

PROTECTION / 保護器件
斷路器與導體配合
- 發現問題
- 原缺陷記錄指出，225A TPN MCCB 的額定值與所接導體載流量配合有問題。
- 本次處理
- 更換可調式三極模制外殼斷路器及配件，重新接駁線路。完工報告記載器件為 70–100A 可調式；測試表另記 100A（設定於 80A）。
其他整改紀錄

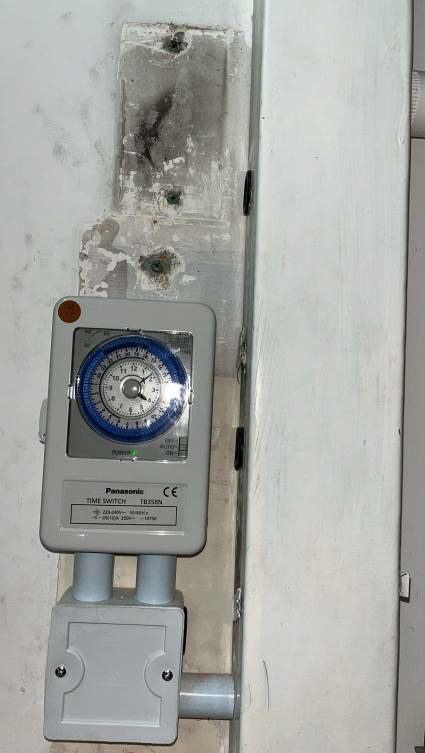

時間掣 · 接線端子 · 漏電保護器件CONTROL / 時間掣
時間掣及供電接線

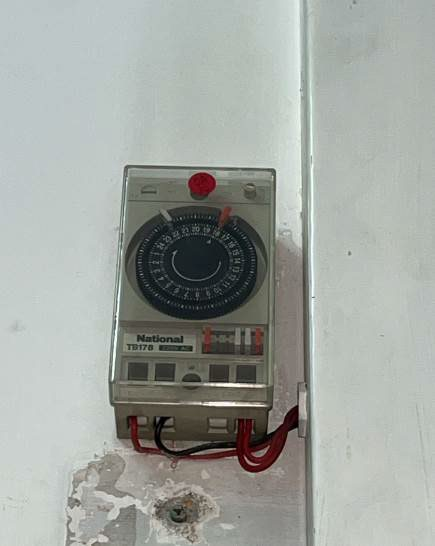

問題原有時間掣的單膠供電接線外露。
處理更換有外殼保護的時間掣。
同一整改項目的更換前後紀錄，拍攝角度不同。
CONNECTION / 接線
配電箱內接線端子

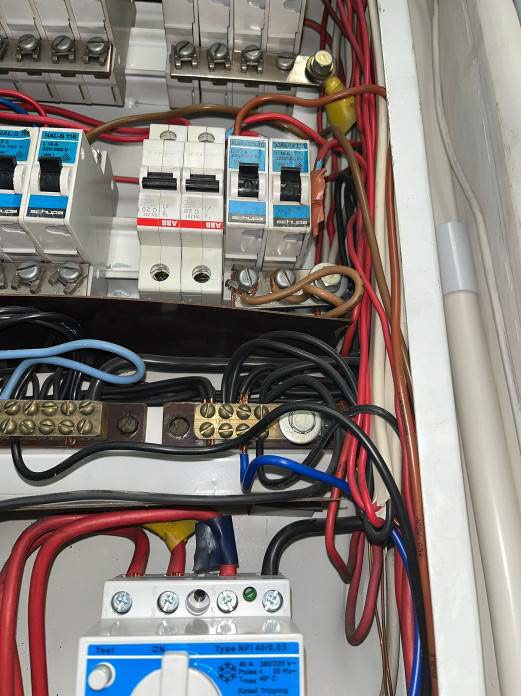

問題檢查記錄指出部分電路接頭接駁不合規格。

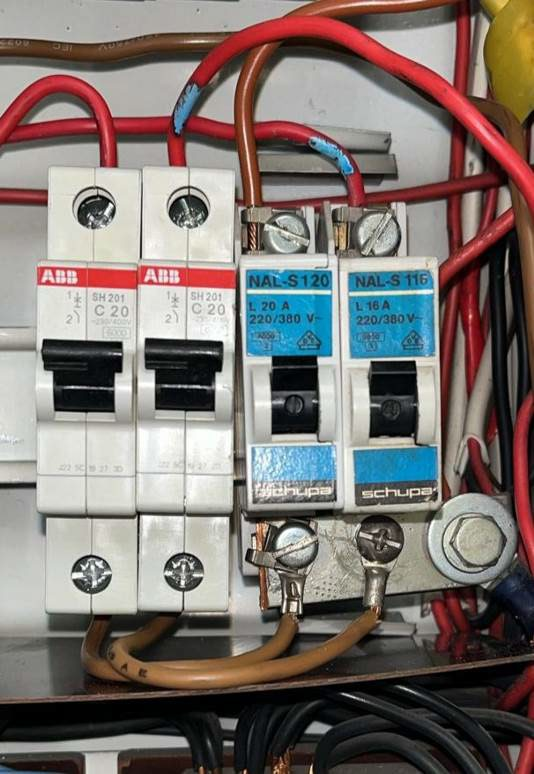

處理為相關電路接頭補裝接線端子。
同一整改項目的接線處理紀錄，拍攝角度不同。

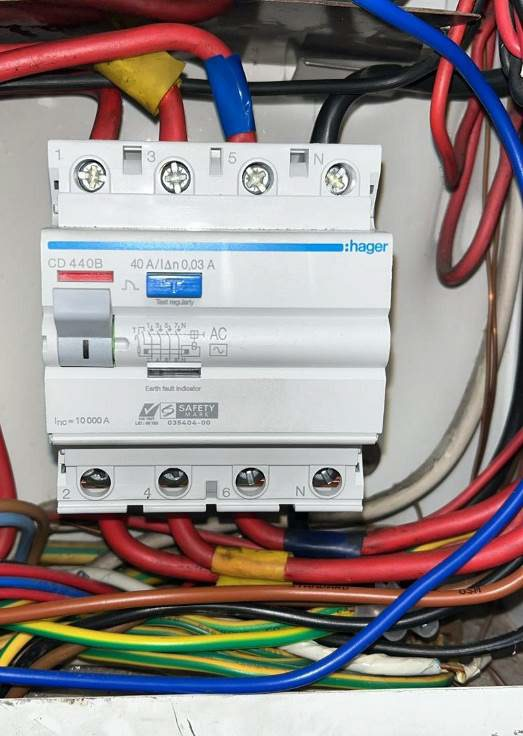

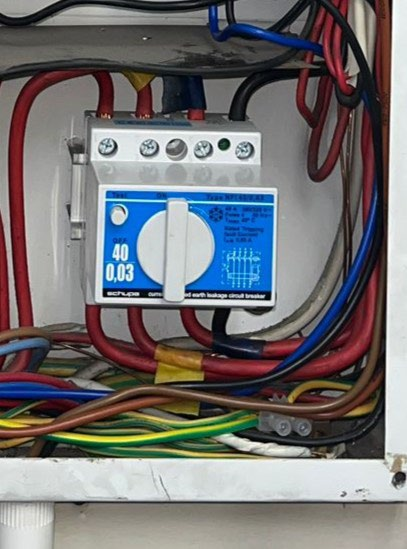

RCD / 器件跟進
漏電保護器件跟進
問題原有 40A 四極 ELCB 有間歇性跳脫記錄；跟進測試記錄未發現線路接地故障。
處理更換配電箱內的 40A 四極 RCCB。
器件更換紀錄，不作日後不再跳掣的保證。
已有缺陷報告，希望確認整改範圍？先傳現有資料
04 / 文件及後續跟進
檢測與整改，
有相應記錄跟進。
本案以檢查、測試及施工紀錄，交代受檢範圍和已記錄整改工作。相關報告整理與 WR2 文件跟進由鴻電團隊負責。
場地及識別資料已作匿名處理。01
檢查及測試

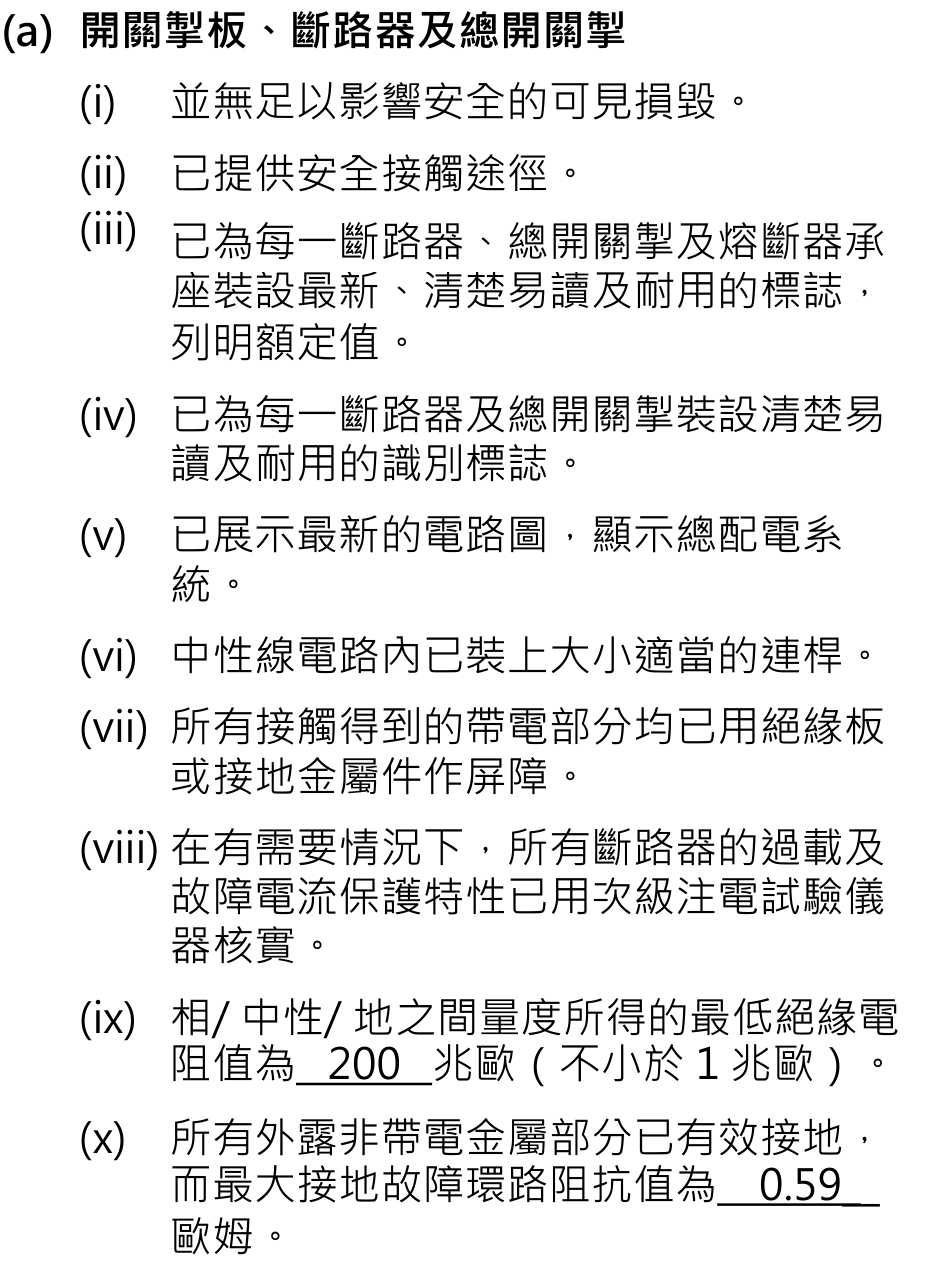

電力裝置測試報告、低壓裝置核對表，連同相關迴路與保護器件測試紀錄。
02
缺陷及整改
缺陷報告、現場相片，以及相應整改工作與完工紀錄。
03
WR2 文件跟進
由鴻電團隊整理相關工程資料，跟進 WR2 文件。
下一步 / ENGINEERING ENQUIRY
安排 WR2，
或已有缺陷要處理？
可以先傳送手上已有的 WR2 通知、舊報告、缺陷清單或現場相片，讓鴻電了解工程範圍及下一步。
