光管點樣著？鎮流器與「士撻」的分工

舊式光管開掣後，有時會閃幾下先著。這個短短的啟動過程，牽涉的不只是燈管：燈絲要預熱，管內要建立放電，而著燈後的電流亦需要受到限制。

本文講的是「磁性鎮流器＋啟輝器」的傳統光管。先對照示範枱上的器材，睇清各自負責甚麼；電子鎮流器及 LED 燈管的運作方式則另有不同。

32

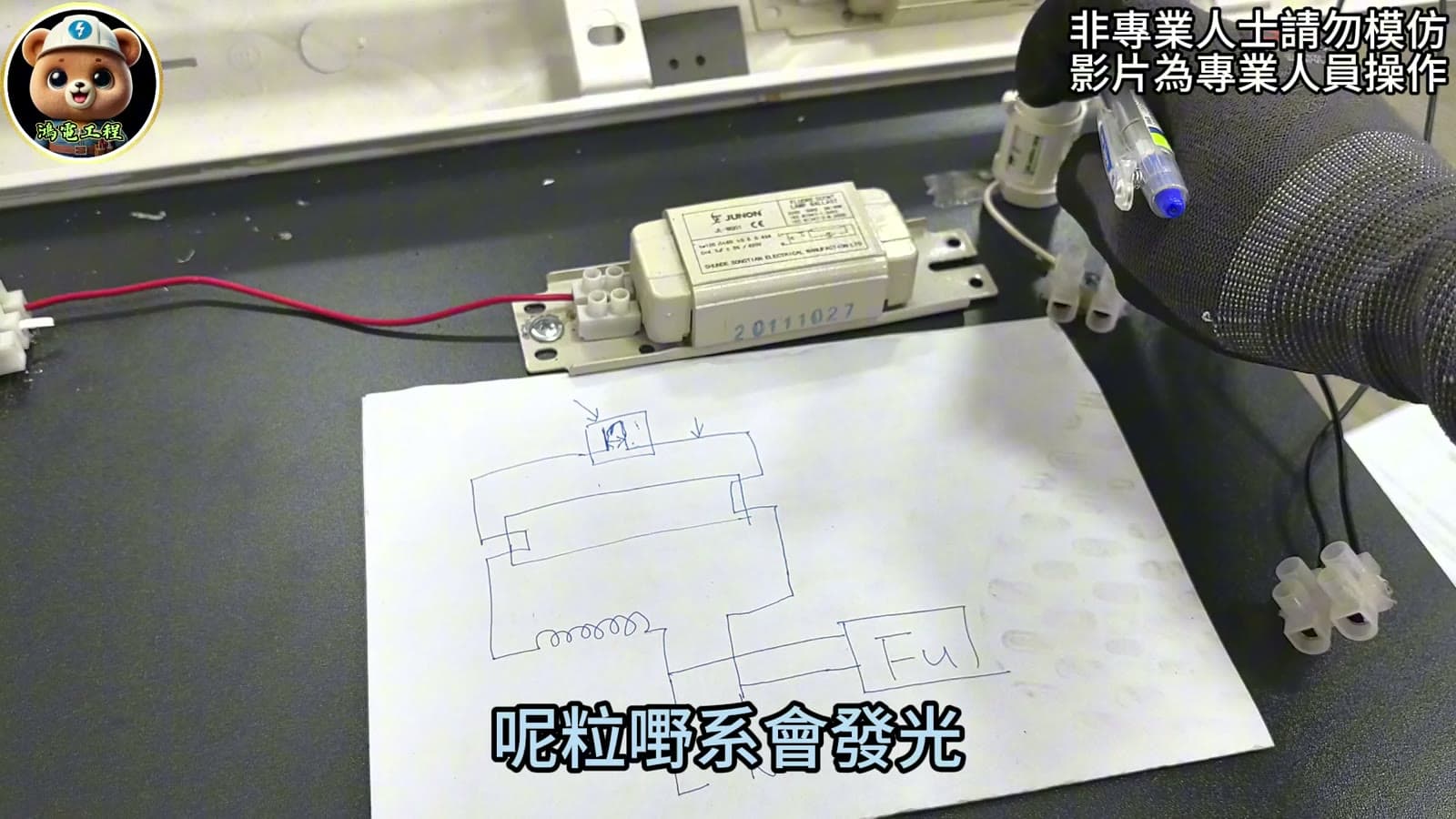

原片 01:39｜長方形的是磁性鎮流器，右上方圓筒形的是啟輝器。此圖用作辨認器材；手繪圖有部分被字幕遮擋。

開啟完整原相 ↗

圖中標示 2 啟輝器、3 磁性鎮流器；光管及燈腳未完整展示。

四個元件的分工

1

光管及燈絲

先預熱兩端燈絲；管內建立放電後，熒光粉發光。

2

啟輝器「士撻」

接點先閉合、再分開，配合預熱與點燃。

3

磁性鎮流器

啟動時配合產生脈衝；著燈後仍要限制電流。

4

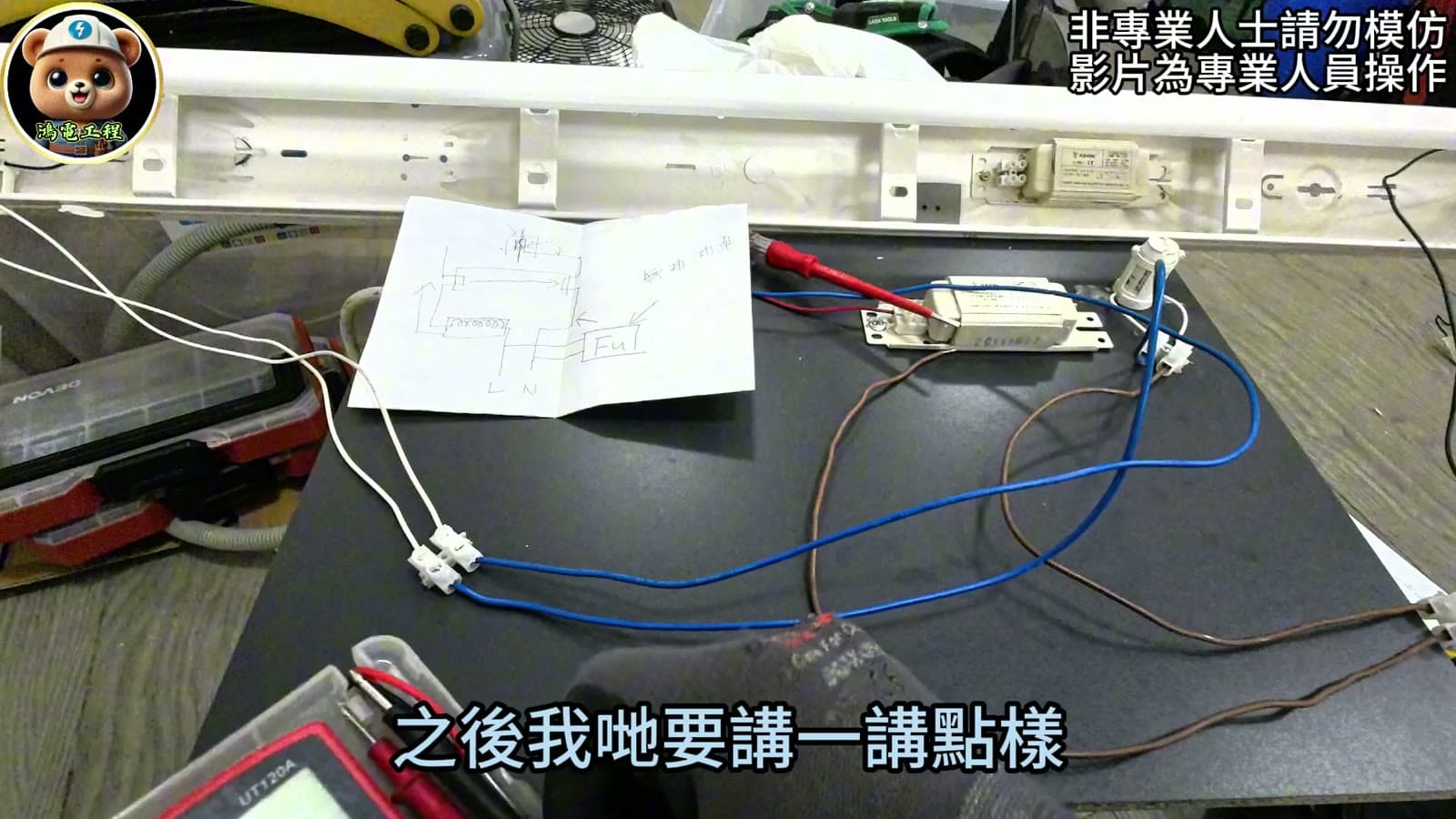

燈腳

接住燈管接點並連接電路，接觸狀況會影響點燈。

實物與分工用作理解原理，不是施工接線圖。

對照原片 01:39 ↗

「士撻」不是一直通電發熱的開關。啟動時，它內部的輝光放電令接點受熱閉合；接點閉合後，輝光熄滅，接點冷卻並再次分開。

關鍵就在接點分開的一刻：預熱電流突然被開斷，磁性鎮流器的電感作用產生電壓脈衝，幫助光管建立放電。光管著燈後，正常的啟輝器不再反覆閉合，鎮流器則繼續限制電流。

對照原片與文字說明

↗

由預熱，到穩定發光

過程	發生甚麼事
01　預熱	啟輝器接點閉合，電流經過兩端燈絲電極，令電極預熱。
02　點燃	接點冷卻分開，鎮流器配合電流變化產生脈衝，幫助管內放電。
03　維持	光管持續發光，鎮流器限制運作電流；啟輝器不再反覆啟動。

功率因數與有功功率

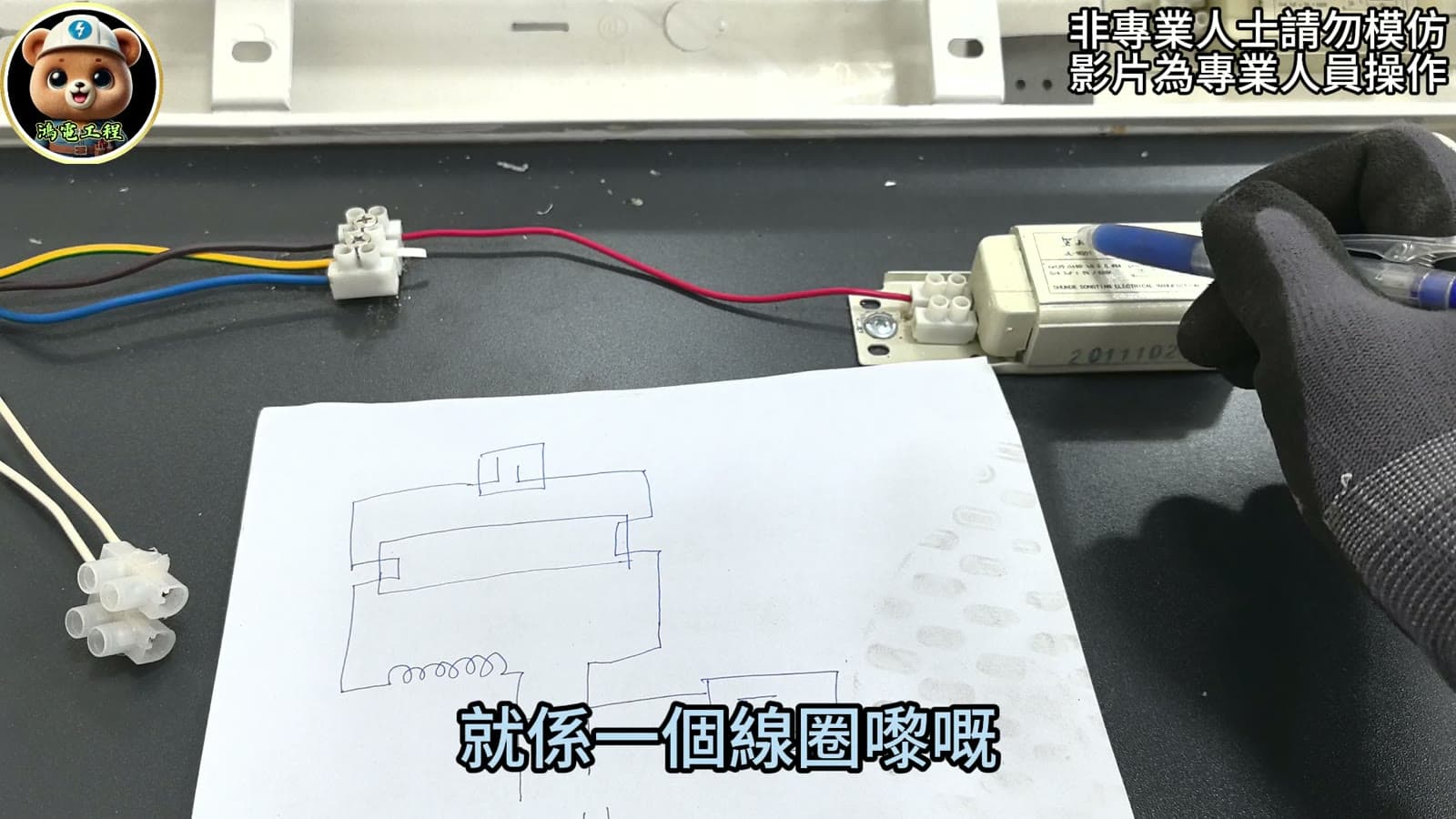

原片手繪圖亦提到電容。這部分要分清「功率因數」與「有功功率」：採用相應補償設計的磁性鎮流器系統，可以利用電容改善供電側的功率因數，但不代表燈管的有功功率因此提高。

光度與電費

Schneider Electric 的《Electrical Installation Guide》分別列出有補償電容、沒有補償電容及電子鎮流器的情況，並指出燈管標示功率不包括鎮流器損耗。因此，單憑「加咗電容」，不能推算光度或電費會改變多少；仍要看實際產品、負載及量度資料。

理解元件分工之後，便會明白「換過燈管仍然唔著」只是一條線索。燈管、啟輝器、鎮流器、燈腳或線路，都可能令點燈失敗；相近現象，未必來自同一個位置。

原片用分項檢查來解釋故障。不過，線圈或燈絲有導通，只反映局部狀況，不能單獨證明整套燈具的絕緣、限流或運作都正常。查詢時，先整理以下背景，比只講「支燈壞咗」更有幫助。

燈具類型

用緊舊式光管、電子鎮流器燈具，還是曾改裝 LED？

出現現象

是完全唔著、反覆閃爍、啟動很慢，還是間歇出現？

更換紀錄

最近換過哪些元件？更換前後的現象有沒有不同？

異常警號

有沒有焦味、異常發熱或變色？如有，應停止使用並安排檢查。

先看產品兼容要求

LED 燈管與傳統熒光管的點燈方式不同。部分產品可配合指定鎮流器，部分需要按製造商要求調整供電；不能只看外形、長度，便當成可以直接互換。

再核對產品與現場

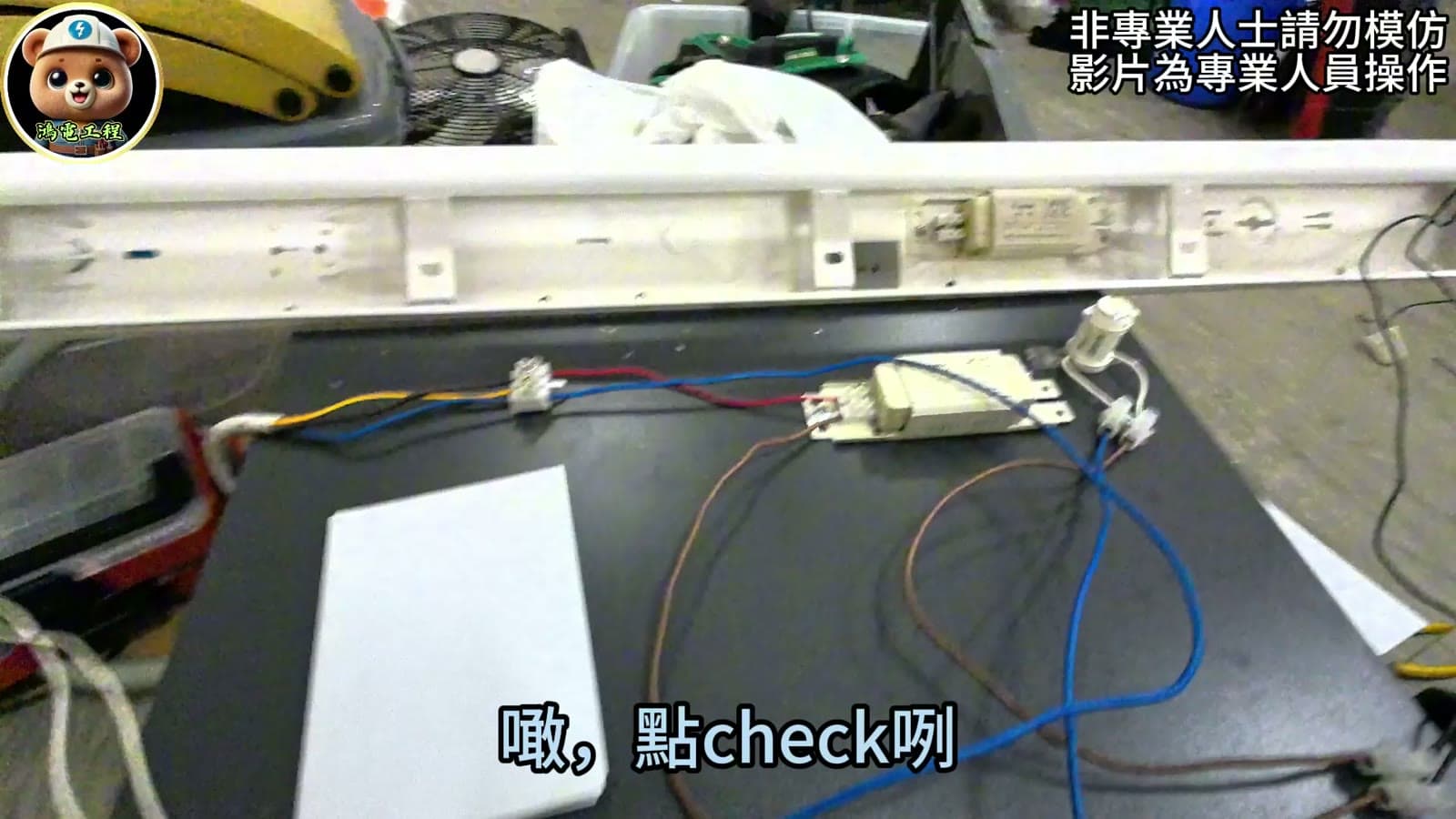

要決定是否改裝，應先核對完整型號、製造商的供電及兼容資料，再檢查原燈具、燈腳與線路。原片末段是指定器材的示範，並非所有 LED 燈管的通用接法。

安全界線

本文供理解原理與整理查詢資料。涉及拆線、測試或固定電力裝置改裝，交由合資格人士按產品及現場情況處理；不要照原片或相片自行接駁、帶電測試。
