接觸器控制筆記：點解大負載唔應該只靠普通開關

很多人會問，既然普通開關或者 MCB 都可以開關電，點解還要用接觸器，香港現場又叫索掣？答案不是因為索掣比較高級，而是它把控制回路和主回路分開，令大負載、遠距離、頻密開關和自動控制變得更合理。

如果用 MCB 當日常開關，短時間可能好似冇問題，但 MCB 主要用途是保護和隔離，不是為了每天頻密操作設備。水泵、風機、摩打、抽氣、冷氣或控制箱，很多時需要用按鈕、浮波、時間掣、控制器或保護訊號去開停，這時接觸器就有價值。

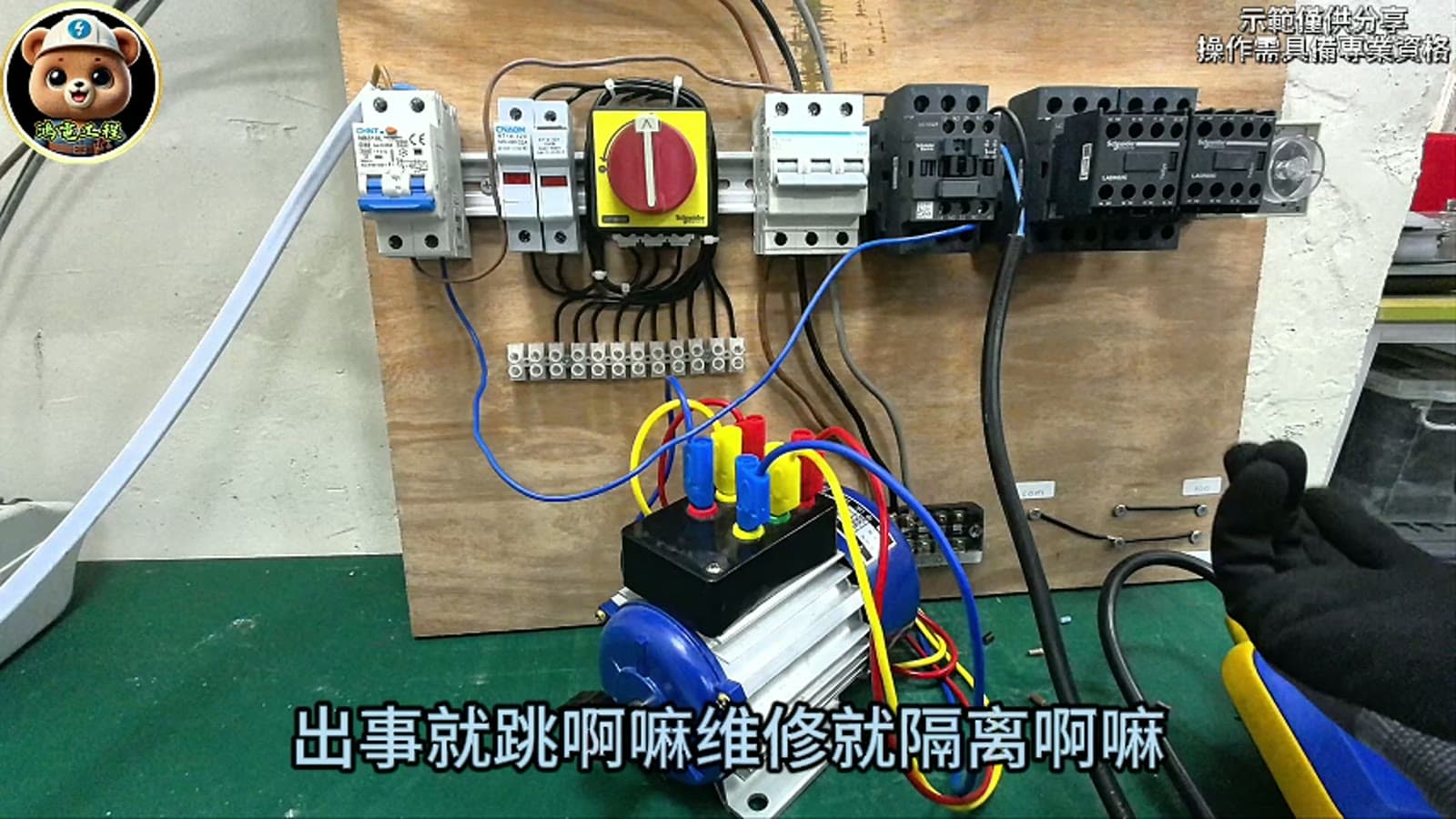

判斷是否需要索掣，可以用四個字記住：大、遠、密、自動。大是負載大或啟動電流大；遠是控制點和設備距離遠；密是開關頻密；自動是要跟水位、時間、狀態或故障訊號聯動。

講用不用索掣之前，先不要只看「開關得到」這件事。要先分清負載是什麼、控制位置在哪裏、是否需要自動開停，以及保護元件由誰負責。

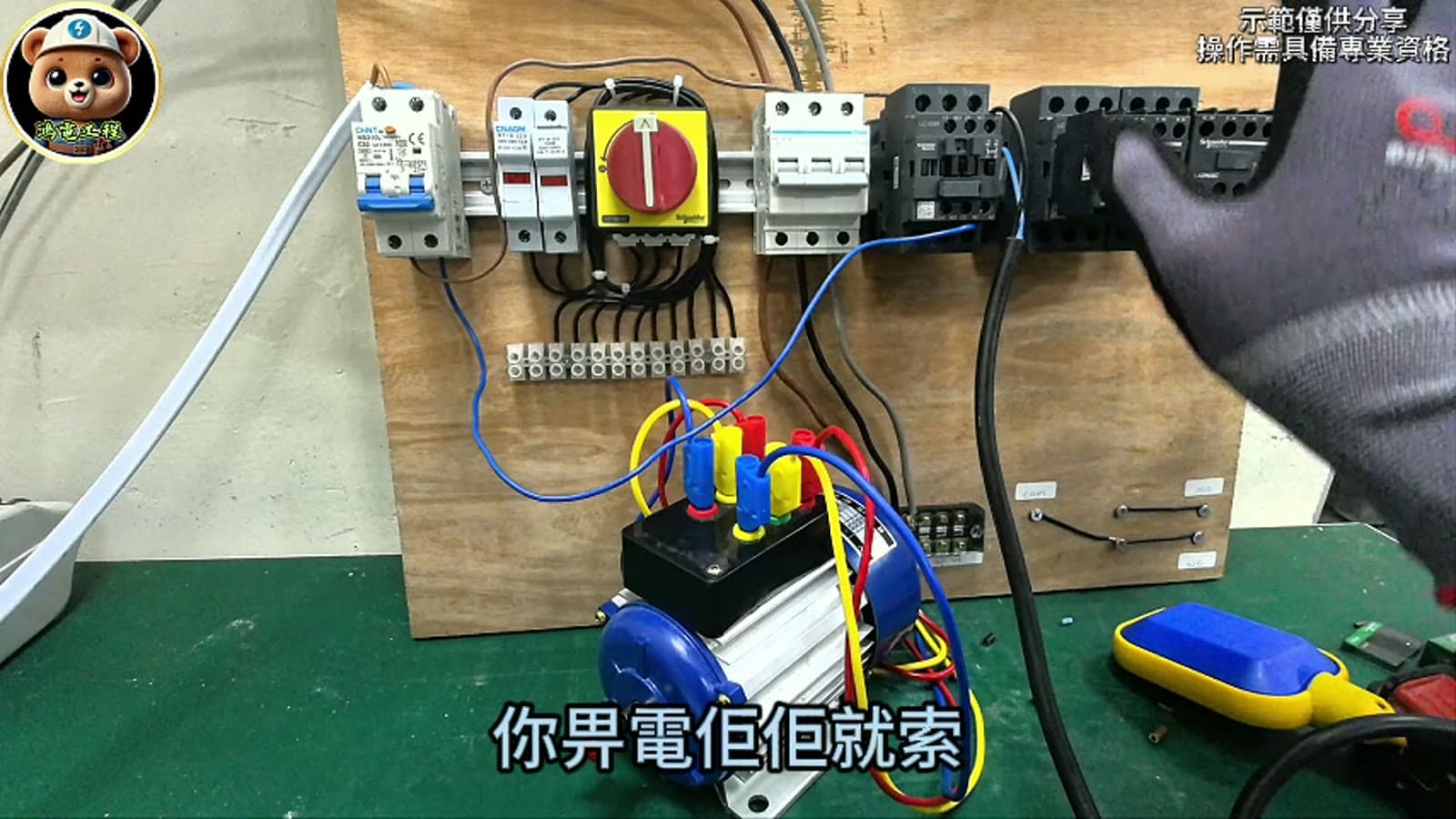

第一個誤解，是把索掣當成保護器。索掣本身不負責短路、過載或漏電保護；它只是根據線圈信號，令主觸點閉合或斷開。保護仍然要由 MCB、fuse、overload、RCD / RCBO 等元件負責。

第二個誤解，是把 MCB 當成日常控制開關。MCB 可以斷電，但它主要是保護及隔離用途，不是為頻密開停設備而設計。現場要方便、安全和自動化，就要考慮控制線路。

第三個誤解，是以為接觸器只適合大工程。其實只要有遠距離控制、自動訊號或頻密操作，即使負載不是特別大，也可能需要用接觸器把控制和負載分開。

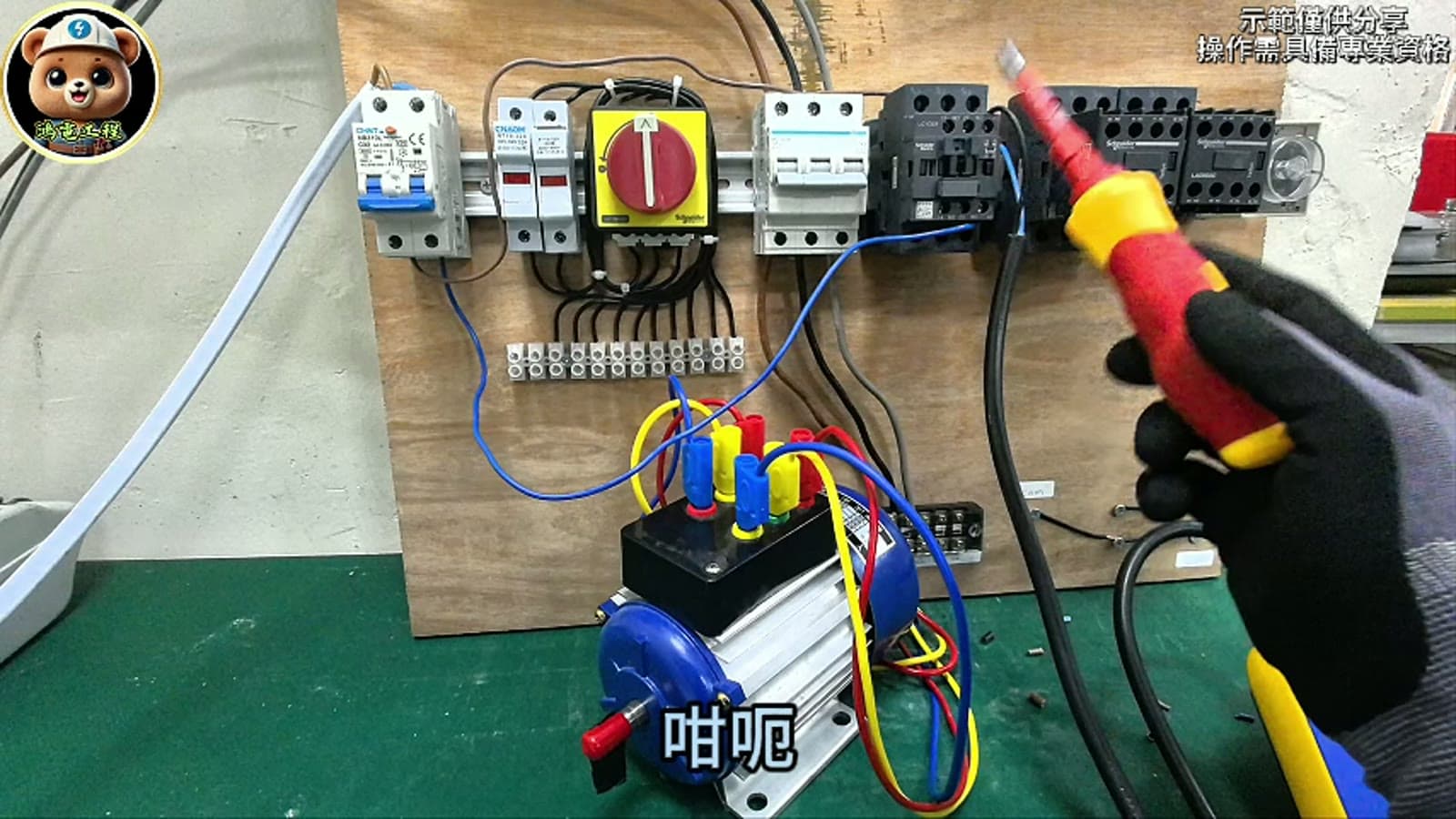

接觸器可以理解成用小信號去控制大負載。線圈得到控制電壓後產生磁力，令主觸點閉合，負載得到供電；線圈失電後，彈簧令它復位，主觸點斷開。

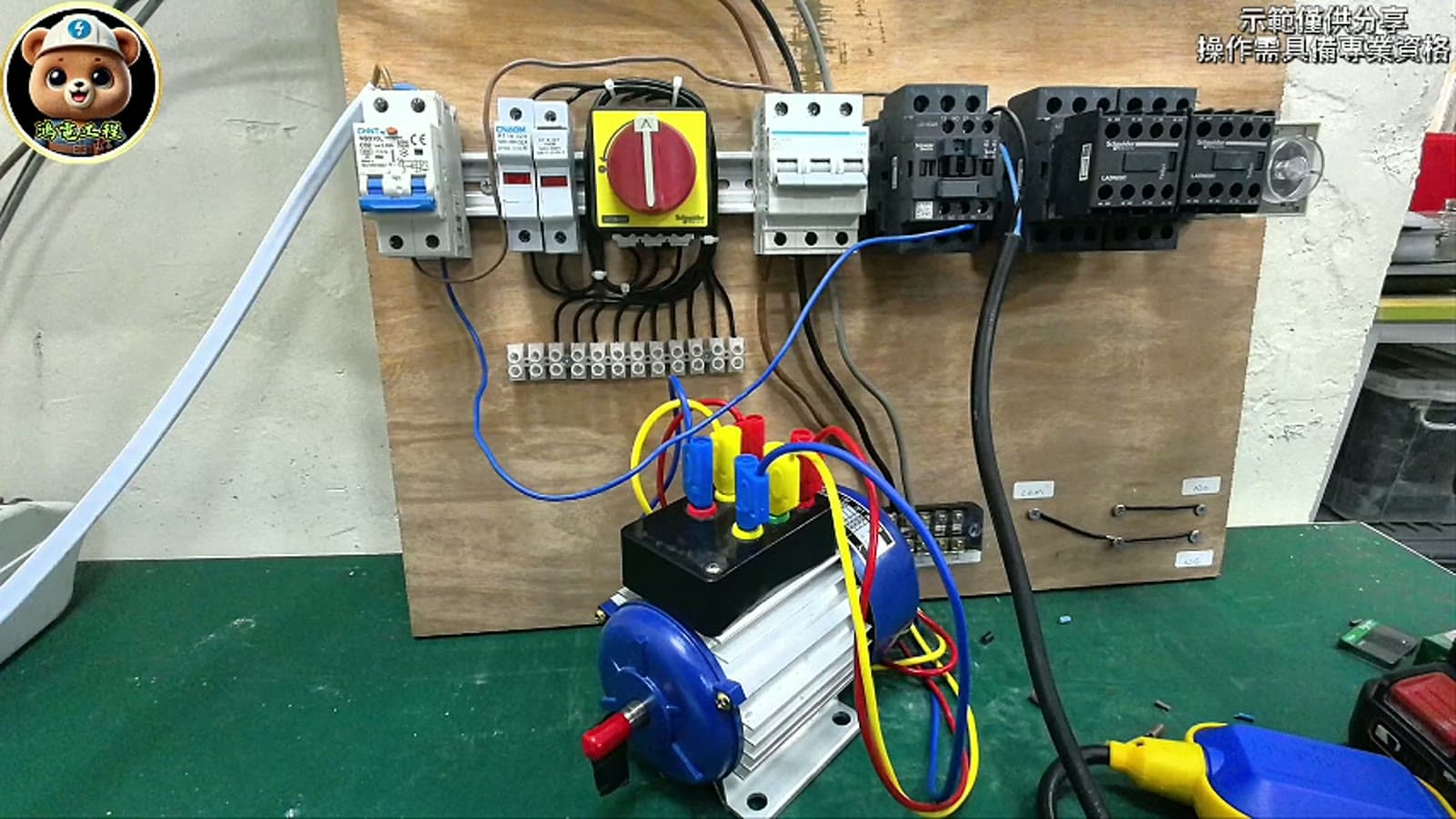

這種分工令按鈕、浮波、時間掣、控制器、溫控器或故障訊號可以參與控制，同時把主回路留在配電箱或控制箱內處理。對維修和故障追查來講，這比把所有負載線拉去遠處普通開關清楚得多。

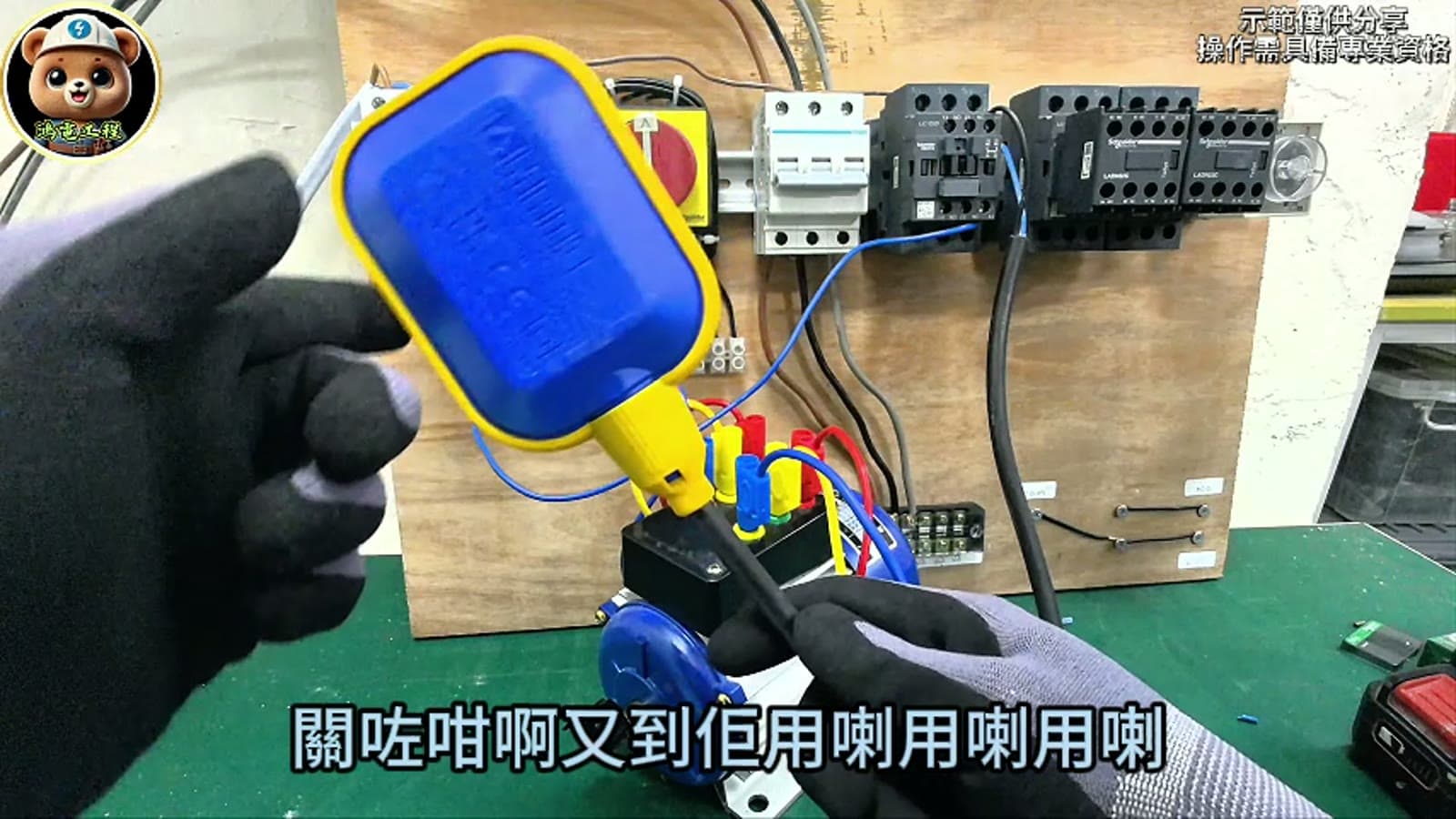

常見例子包括水泵由浮波控制、抽氣由時間掣控制、風機由按鈕站控制、摩打由 overload 保護後再由接觸器開停。每一個例子都不是單純「換個掣」，而是控制回路、主回路和保護元件分工。

現場判斷時，最重要是不要只問「用幾大索掣」。應該先問設備是什麼、負載幾大、控制方式、保護方式、操作頻率和故障後需要怎樣復位。

本文只講控制概念，不提供自行接線指引。控制線路和主回路涉及不同電壓、保護和負載條件，應由合資格人士設計及施工。

如你有水泵、風機、摩打或控制箱查詢，可先傳設備銘牌、控制箱相片、現場用途和想達到的開停方式，讓鴻電先分清控制和保護需要。

以下是接觸器控制線路常見問題，只作查詢前理解，不等同施工或設計指引。
