TM 8350S IDMT 測試筆記：CT / Contact 接線、曲線同注入電流

TM 8350S 這類測試儀，常用於 IDMT、earth fault 或漏電保護相關測試。現場最容易出事的位，不是儀錶識唔識開，而是 CT、contact、AC 供電、曲線設定和注入電流基準有沒有分清。

很多人查詢時只講「要測 relay」或者「要用 TM 8350S」，但沒有拍端子、沒有講曲線、沒有講故障電流百分比，也沒有舊測試報告。這樣就算到場有儀錶，都未必可以立即判斷讀數是否合理。

這篇用現場做法去拆：先分接線，再分設定，再計注入電流，最後記錄跳脫時間同還原設定。做測試最怕不是慢，而是測完之後沒有人講得清楚，當時到底用什麼設定測出這個秒數。

TM 8350S 的測試流程，最重要是不要把所有線都當成一樣。CT、contact、AC 供電各有用途；曲線、百分比和時間倍率亦會直接影響結果。現場應該先分清以下幾件事，再開始測。

第一個誤解，是以為 TM 8350S 只要夾上線、調到有反應就完成。IDMT 測試其實要先分清曲線、故障電流百分比和時間比率，否則注入電流基準一開始已經可能錯。

第二個誤解，是測完只記低秒數。秒數本身沒有上下文，不能支撐判斷；必須連同設定、注入倍數、測試位置和端子接法一齊記錄。

第三個誤解，是測完不用理原設定。測試過程可能需要調整或切換，如果最後沒有還原，保護裝置可能留在不應有的狀態，這比沒有測試更麻煩。

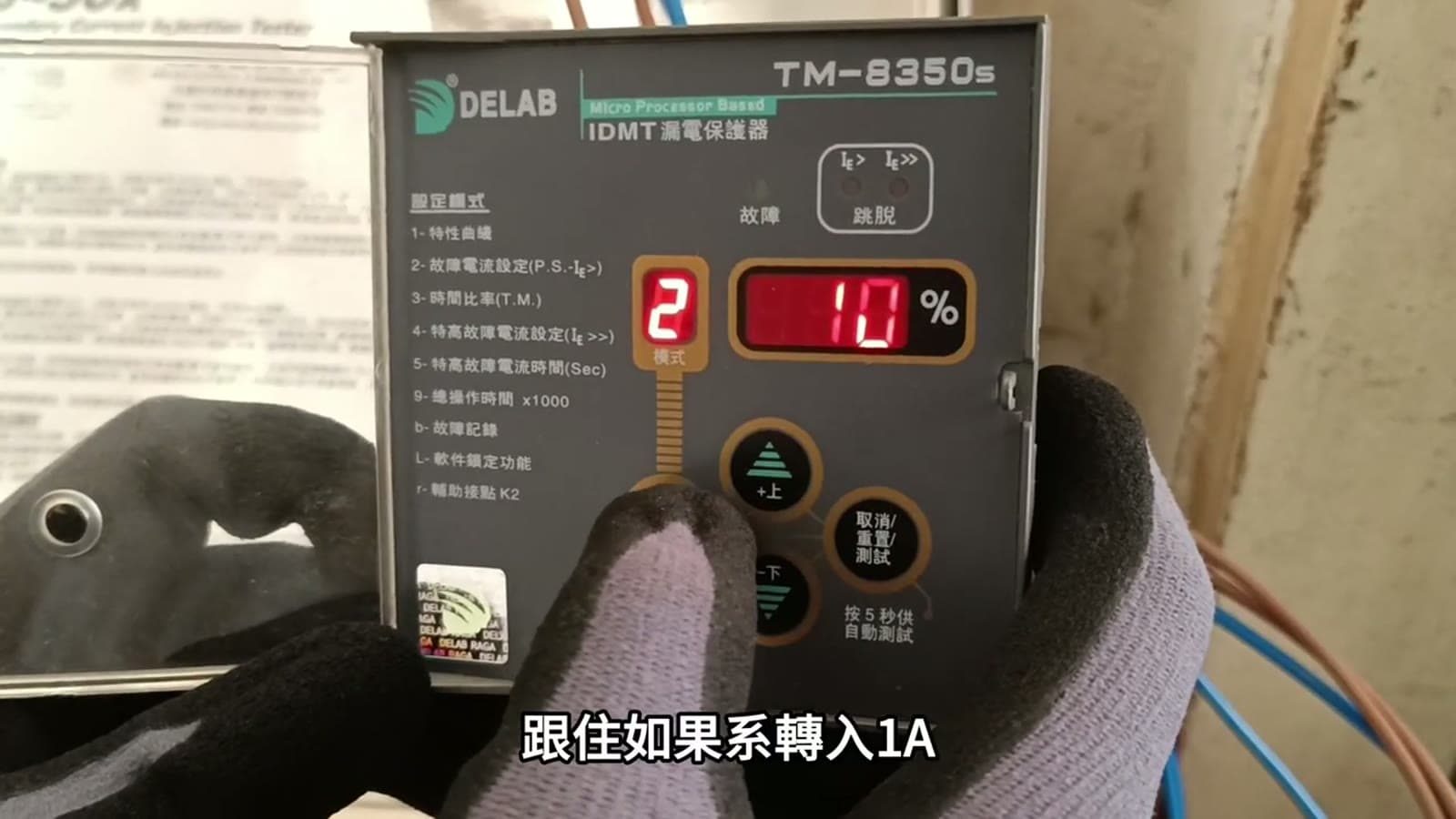

測試入面常見的 10%、15%、20% 等設定，可以理解為故障電流基準。假如現場設定換算後對應 1A，2 倍就是 2A，5 倍就是 5A，10 倍就是 10A。重點不是背數字，而是知道個倍數點樣由設定計出嚟。

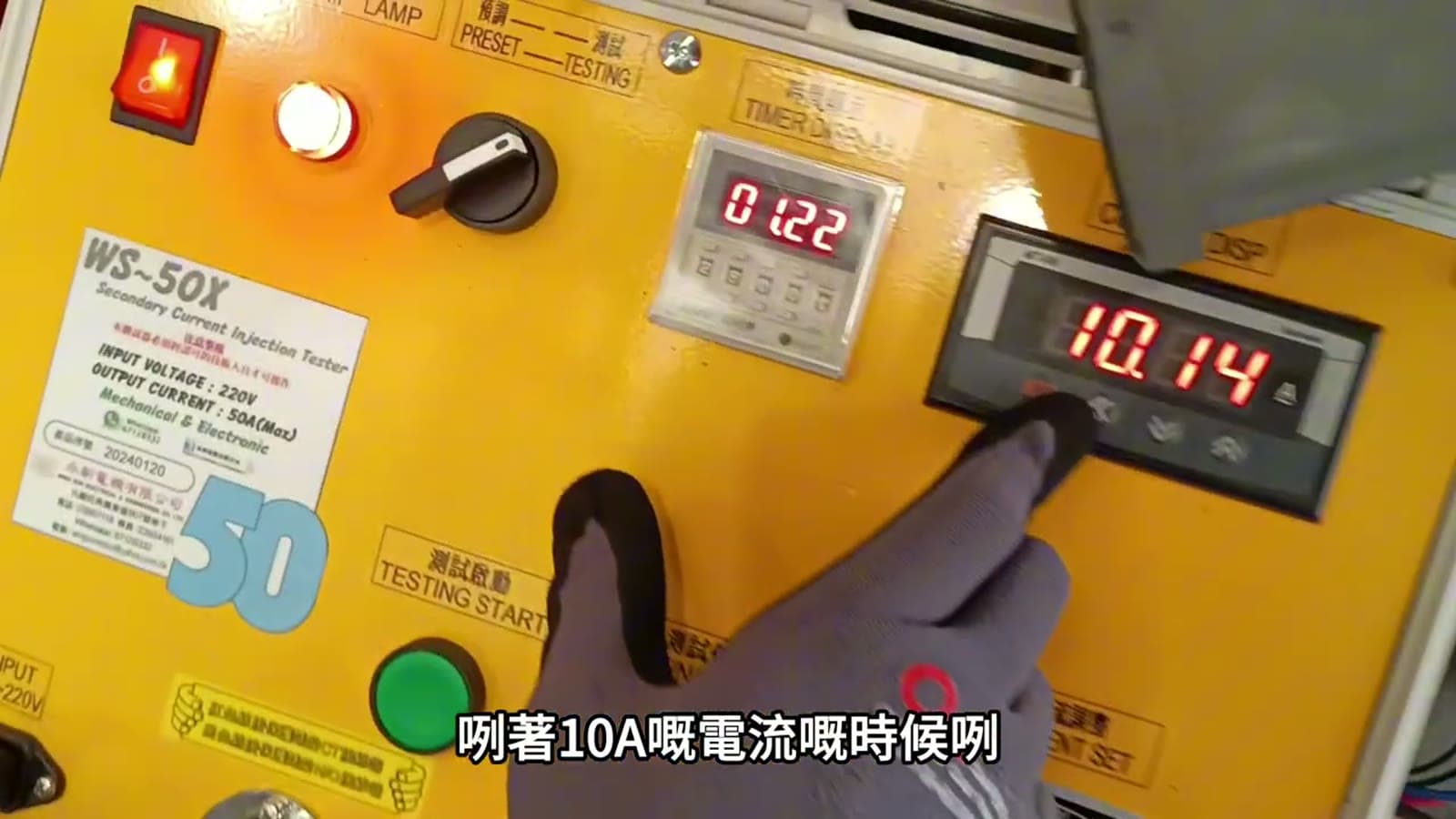

預調電流時不應一下子推到太盡。一般會逐步調到目標注入電流，再正式啟動測試，記錄對應跳脫時間。讀數要同測試倍數、曲線和 relay 設定一齊看。

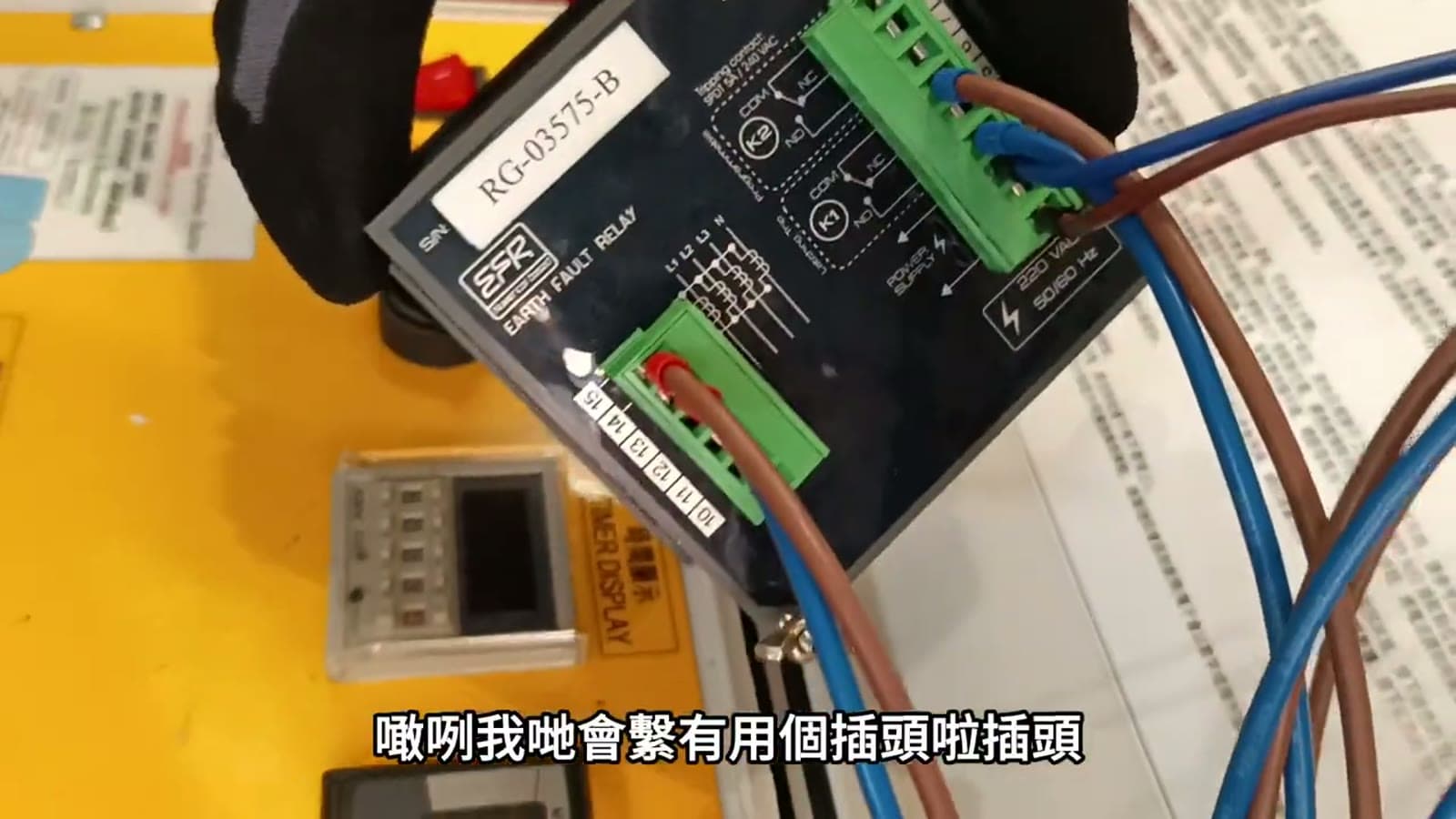

CT 線、contact 線和 AC 供電要各就各位。CT 端處理注入電流；contact 端用來偵測動作或跳脫；AC 供電則涉及測試儀本身需要。哪條線接錯，讀數、動作或安全風險都會不同。

現場做 IDMT 測試，判斷不是只看一個秒數有冇落在大概範圍。要連同舊報告、現場設定、曲線要求、是否調整過、測後是否復位一齊看。

本文不是 TM 8350S 操作手冊，也不是自行接線測試指引。保護裝置測試涉及帶電、停電、跳掣和文件責任，應由合資格人士處理。

如要查詢 IDMT / 漏電保護測試，可先傳裝置面板、測試要求、舊報告、CT / contact 端子及現場停電限制，讓鴻電先分清測試範圍。

以下是 TM 8350S / IDMT 測試查詢常見問題，答案只作資料整理方向，不等同現場測試指引。
